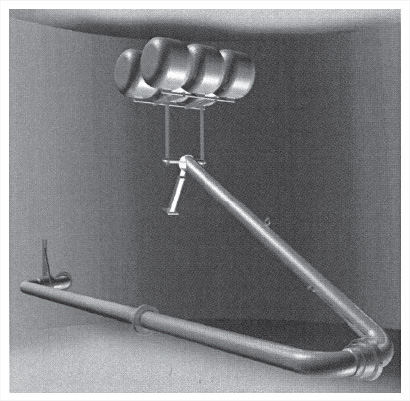

SUCÇÕES FLUTUANTES
Sucções Flutuantes EMCO IKE para drenagem de fluido dos tanques.
Em comparação com os bicos de drenagem permanentemente fixos as sucções flutuantes têm as seguintes vantagens:
• O produto sempre é transferido em uma distância definida sob o nível de líquido;
• Partículas contaminantes de sujeira/sedimentos/sólidas e fluídos pesados permanecem no fundo do tanque;
• Em conseqüência, a qualidade constante está mantida, independentemente do nível de líquido.
INFORMAÇÕES TÉCNICAS:
As Sucções Flutuantes EMCO IKE oferecem:
• Facilidade de manuseio e longa vida útil devido ao rolamento de esferas das juntas articuladas;
• Fácil montagem devido ao flangeamento da junta articulada interna;
• Robustez contra condições de pressão (variações de pressão) no tanque e tubo;
• Mínima formação de vórtice pela entrada otimizada com sucção antivórtice;
• Bóias à prova de pressão.

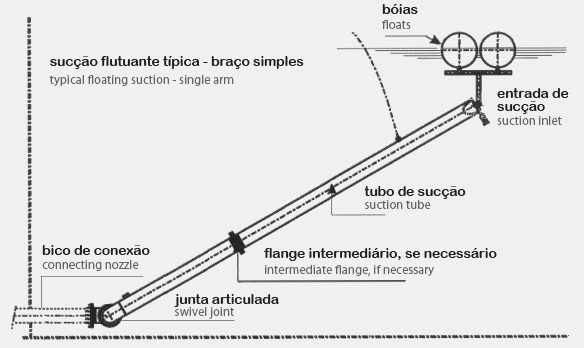

PROJETO:
• Internamente fixada na tubulação de descarga de produto;
• Consiste em um sistema composto de: Junta giratória, tubulação, joelho com anti-vortex e bóias;
• O projeto depende das dimensões e tipo de tanque;
• Tamanhos: 2” a 20”;
• Materiais: Alumínio, aço carbono e aço inoxidável;
• Vedações de acordo com o fluído: Buna N, Viton, PTFE;
• Projetos especiais mediante solicitação, por exemplo, interfaces de líquidos.

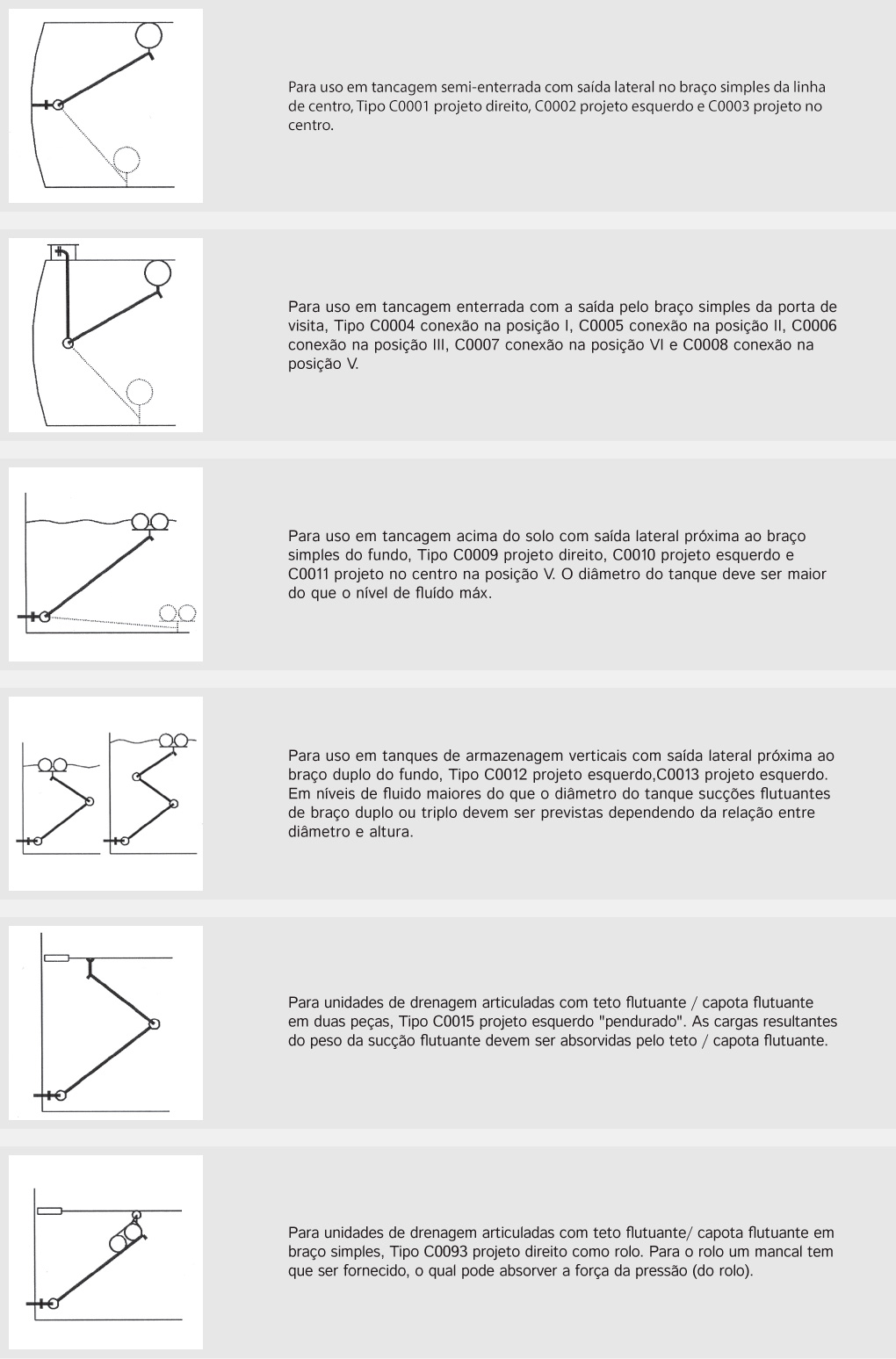

SUCÇÃO FLUTUANTE EMCO IKE PARA QUALQUER RECIPIENTE/TANQUE:
NOTAS:
• O tamanho exato é dependente da velocidade de sucção requerida. A velocidade de fluxo não deve ultrapassar 1 m/s;
• O projeto e o(s) comprimento(s) da sucção flutuante serão determinados pelo tipo de tanque e por todas as dimensões pertinentes;
• Para otimizar o projeto da sucção flutuante para uma situação individual, favor preencher nossa "folha de dados sucções flutuantes";
• Se não houver nenhuma instrução especial, a sucção flutuante será projetada de modo que todas as peças possam ser instaladas por uma porta de visita de DN 600. A sucção flutuante será entregue em partes.
